在世界能源領域大顯身手的豐富多彩的熱交換器。

高性能CPU冷卻器

使用住友精密工業的釬焊技術,使用薄壁、高密度翅片的高性能冷卻器。還備有利用沸騰冷凝的密閉二相型熱虹吸管冷卻器,可滿足伺服器用CPU等高性能要求。

高性能CPU冷卻器

本公司經營的高性能CPU用冷卻器

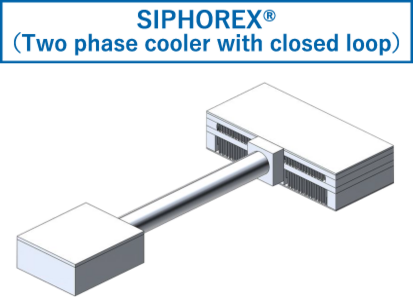

  • イメージ:CPU冷却用サイフォレックス®(相変化型冷却器)

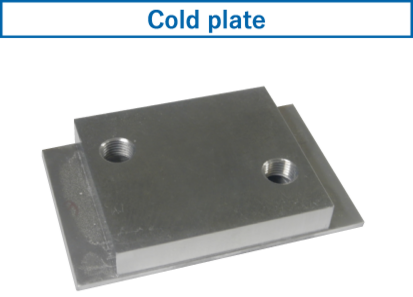

  • イメージ:コールドプレート(水冷ヒートシンク)

相變冷卻器虹吸管®

賽福萊克斯®利用封入板翅式熱交換器內部的制冷劑的沸騰、冷凝,是比以往使用散熱片和熱管的冷卻器性能更高的空氣冷卻手段,兼具可與水冷匹敵的冷卻能力和空氣冷卻的簡便性。住友精密工業長期以來開發了一種名為Cyforex的產品,這是一種利用制冷劑相變 (沸騰和冷凝) 的封閉兩相熱虹吸管冷卻器,並為車輛和工業機械提供了大量功率半導體的冷卻。是的。近年來,隨著半導體性能的提高,數據處理能力的提高,要求有效地去除CPU等產生的熱量。在這種情況下,本公司對以往的冷卻器進行了改良和開發,開發出了可以應對高負荷、高發熱密度的CPU的小型、輕量的自迴圈型沸騰冷卻器。

"SIPHOREX®" is two phase high performance air cooling solution, which has better performance than classical heat sink or heat pipe cooler. Working fluid is enclosed inside of brazed plate-fin heat exchanger and components are cooled by principal of thermo-siphon. This is a medium solution between liquid cooling and air cooling for electronic device cooling. It has cooling capacity similar to liquid cooling, and also simple system configuration like air cooling.
We have been supplying a great number of "SIPHOREX®" to power device cooling for trains and high powered inverters. Coming new generation of semiconductors, data processing capacity and heat dissipation are becoming larger, and high performance coolers are required. We have modified our existent technology of two phase thermosyphon, and developed high performance two phase cooler for CPUs/GPUs with compact design.

結構原理
イメージ:CPU冷却用サイフォレックスの構造(設計例)

內部封入制冷劑,如下圖所示,在密閉係統內利用自身迴圈進行冷卻。

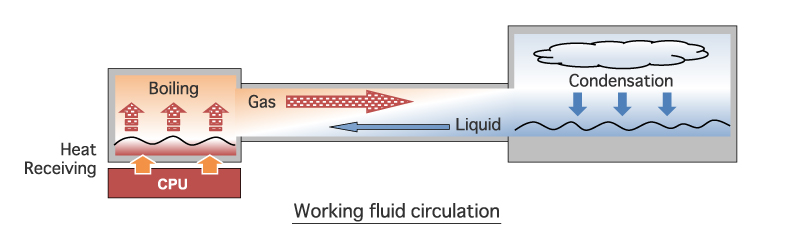

解説図:サイフォレックスの冷媒(作動液)循環の原理
用於CPU冷卻的虹吸管®的特點
·小巧/緊湊

與傳統的Cyfolex相比,它更低,可以放在1U大小的伺服器中。

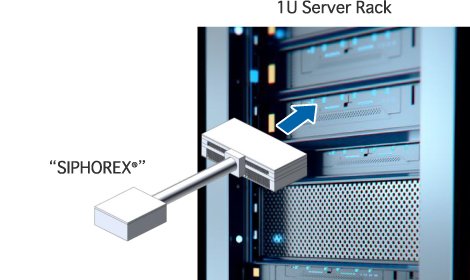

イメージ:1Uサーバーラックと
·靈活安裝

Cyfolex的沸騰和冷凝部分僅通過一根管道連接,可在主板上實現靈活的佈局。

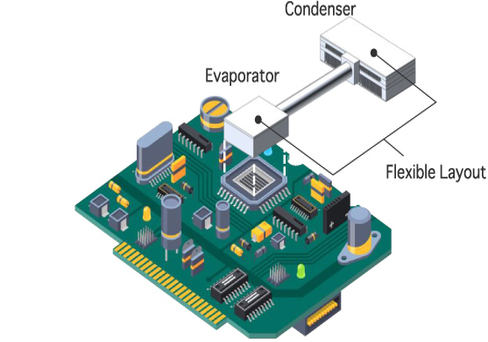

イメージ:サイフォレックスとマザーボードの取付例
平板虹吸管的優點
·相對於風冷規格
  • 消除高負荷熱量
  • 減少風扇的風量,降低功耗和噪音 (根據條件可以自行冷卻)
·相對於水冷規格
  • 不需要泵
  • 沒有漏液造成電子設備損壞的風險
  • 易於維護

冷板
(水冷散熱片)

本公司利用板翅式熱交換器的設計、制造技術,銷售水冷用冷卻器 (冷板) 。通過將衝壓成型制作的高密度波紋翅片釬焊到冷卻水通道內,可發揮高冷卻能力。

結構

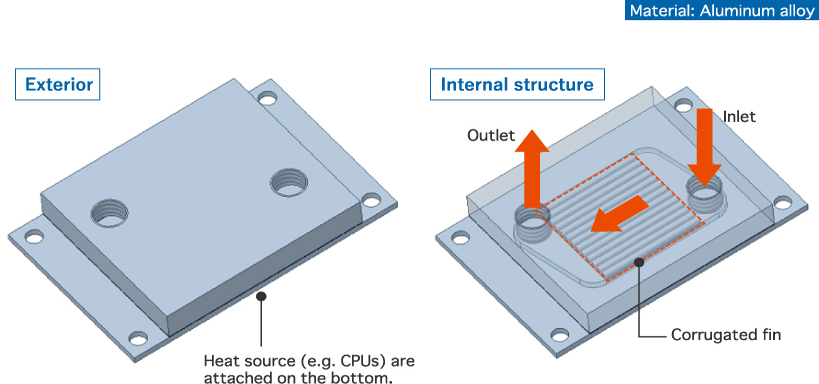

イメージ:コールドプレート(水冷ヒートシンク)の構造例
住友精密工業冷板的特長
·高性能、輕量
  • 冷卻水通道內的波紋管翅片根據設計規格選擇最合適的
  • 通過高性能波紋管翅片實現輕量、緊湊的鋁合金制冷卻器

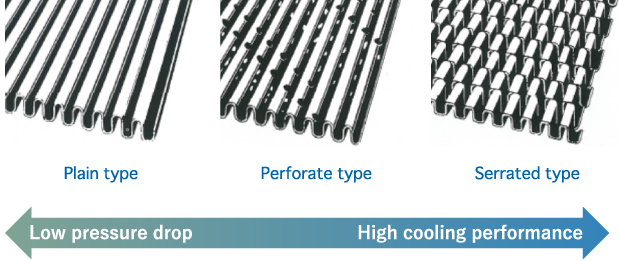

解説図:各種コルゲートフィンの形状と特徴
實施的好處

住友精密工業的冷板由高密度的波紋翅片釬焊而成,比一般的擠出型材料和單蛇形流道的產品性能更高,熱阻更低。(Rθ=5~2 K/kW以下)
冷板具有高冷卻能力、低熱阻,即使冷卻水入口溫度較高,也能充分冷卻電子設備,提高迴圈水的設定溫度,可降低散熱器、風扇等水冷卻設備的性能要求,有望降低初期投資和運用成本。

  • 住友精密工業冷板

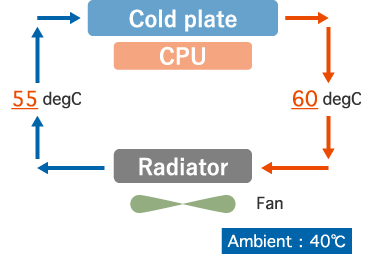

    イメージ:住友精密工業製コールドプレートを使用した場合

    使用高性能冷板,
    可提高冷卻水的迴圈溫度,
    可縮小風扇、散熱器。

  • 常見競爭產品

    イメージ:一般的な他社製コールドプレートを使用した場合
