產品介紹產品
在世界能源領域大顯身手的豐富多彩的熱交換器。
電子散熱器
這是一款通過釬焊制作的薄壁高密度散熱器。適用於擠出型材無法覆蓋的高發熱規格。
大功率處理器冷卻散熱器
- ·高性能鋁合金散熱器，採用高密度，薄壁翅片，這是傳統擠出型產品和機械加工產品難以實現的。
最適合伺服器、電源、影像裝置等適用大功率處理器設備的冷卻。
- ·底板和翅片通過本公司獨創的釬焊技術一體化，具有優良的接頭性能。
- ·可根據規格條件自由設計。

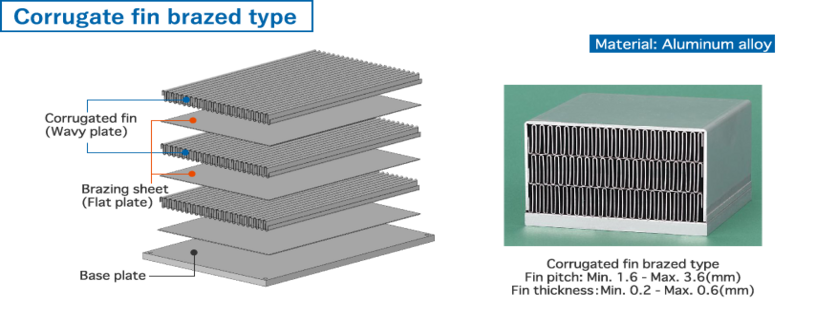

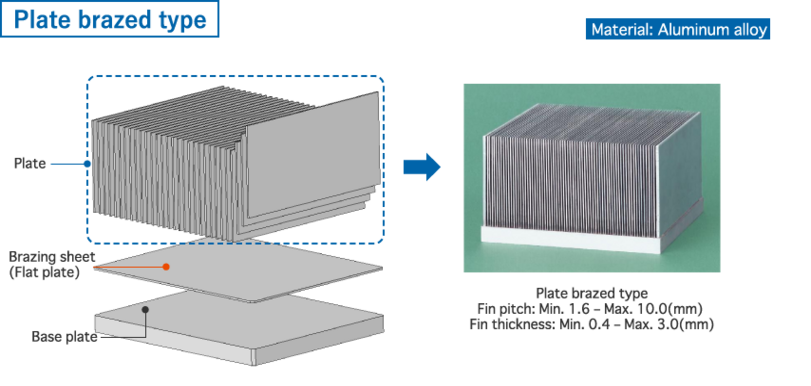

- 選擇適合冷卻條件的散熱片形狀(波紋翅片、板翅片)
- 適用範圍廣泛的外部尺寸 (最大1.3米x 1.8米平面)
關於制動座椅
是在芯材上軋制釬料成為一體的包層材料。
釬焊材料的熔點比芯材稍低，不熔化芯材，在爐內加熱至釬焊材料熔化的溫度進行接合。
※生產範圍另行調整。
※即使在記載範圍內，因外型尺寸等可能會受到限制。

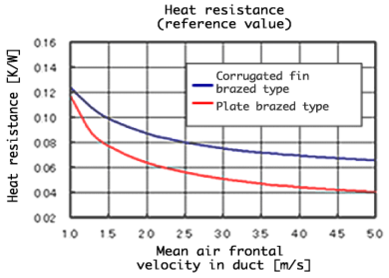

參考性能數據
條件:
發熱尺寸與散熱器外形相同。
周邊空間為全通風設計。單個散熱器計算。
尺寸W120×L120×H80 (mm)
(波紋鰭片型、板鰭片型均為)
| 波紋編織 款式 |
金屬片 款式 |
|
|---|---|---|
| 鰭距 | (2.5)mm | (1.6)mm |
| 翅片厚度 | 0.6mm | 0.6mm |
| 底板厚度 | 10mm | 10mm |
波紋散熱片
- ·輕巧緊湊的鋁合金散熱器，採用高性能波紋散熱片。
最適合散熱要求高的各種LSI。以玻璃片類型為標準品，共有27種產品。
- ·底板和波紋翅片通過本公司獨創的釬焊技術一體化，具有優良的接頭性能。
- ·可根據規格條件自由設計。
- 可根據用戶的安裝固定方法進行加工。
- 支持多種尺寸
- 可廣泛用作電子設備冷卻部件。
- 玻璃片 (標準品27種)
- 平面翅片 (自定義示例)
- 玻璃片 (自定義示例)
- 玻璃片 (自定義示例)

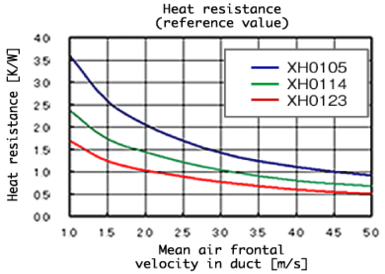

參考性能數據
條件:
發熱尺寸與散熱片外形相同。
周邊空間為全通風設計。單個散熱器計算。
| 型式 | 尺寸 (毫米) |
|---|---|
| XH0105 | H5.5×W40×L40 |
| XH0114 | H9.3×W40×L40 |
| XH0123 | H13.6×W40×L40 |

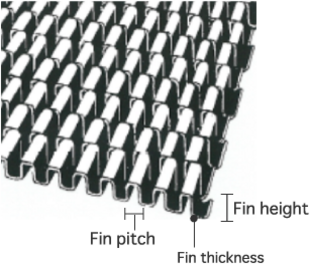

標準散熱片形狀詳細信息
| 鰭線 | 180S1212 | 330S1212 | 500S1216 |
|---|---|---|---|
| 鰭片高度 (mm) | 4.6 | 8.4 | 12.7 |
| 鰭片間距 (mm) | (2.1) | (2.1) | (2.1) |
| 鰭片厚度 (mm) | 0.3 | 0.3 | 0.4 |
| 型式 | H×W×L(mm) | 重量 (g) |
|---|---|---|
| XH0100 | 5.5×20×20 | 1.9 |
| XH0101 | 5.5×24×24 | 2.8 |
| XH0102 | 5.5×28×28 | 3.8 |
| XH0103 | 5.5×32×32 | 5.0 |
| XH0104 | 5.5×36×36 | 6.4 |
| XH0105 | 5.5×40×40 | 7.9 |
| XH0106 | 5.5×44×44 | 9.6 |
| XH0107 | 5.5×48×48 | 11.5 |
| XH0108 | 5.5×52×52 | 13.5 |
| XH0109 | 9.3×20×20 | 2.4 |
| XH0110 | 9.3×24×24 | 3.5 |
| XH0111 | 9.3×28×28 | 4.9 |
| XH0112 | 9.3×32×32 | 6.4 |
| XH0113 | 9.3×36×36 | 8.2 |
| XH0114 | 9.3×40×40 | 10.2 |
| XH0115 | 9.3×44×44 | 12.4 |
| XH0116 | 9.3×48×48 | 14.8 |
| XH0117 | 9.3×52×52 | 17.5 |
| XH0118 | 13.6×20×20 | 3.6 |
| XH0119 | 13.6×24×24 | 5.3 |
| XH0120 | 13.6×28×28 | 7.3 |
| XH0121 | 13.6×32×32 | 9.7 |
| XH0122 | 13.6×36×36 | 12.4 |
| XH0123 | 13.6×20×20 | 15.5 |
| XH0124 | 13.6×40×40 | 18.9 |
| XH0125 | 13.6×44×44 | 22.6 |
| XH0126 | 13.6×52×52 | 26.7 |
