在世界能源領域大顯身手的豐富多彩的熱交換器。

LNG氣化裝置

氣化液化天然氣 (LNG) 的裝置。經營開放式齒條式和埋入式聚焦式兩種方式。本公司的產品擁有壓倒性的市場占有率,大量供應國內外。

イメージ:LNG気化装置

開架式LNG氣化裝置

イメージ:オープンラック式LNG気化装置

開放式機架式液化天然氣蒸發器是一種通過將海水流過佈置有許多傳熱管 (斯特芬管) 的面板的外部來蒸發內部液化天然氣的方法。由於使用海水作為外部熱源,運行費用經濟,而且結構簡單,便於運行監視和維護檢修,在此類氣化裝置中具有卓越的可靠性和安全性。由於這些特點,開放式機架液化天然氣氣化器用作基礎負載,是世界液化天然氣氣化器的主流。

主要結構

主要結構包括 (1) 熱交換器,(2) 灑水係統,(3) 框架,其中 (3) 框架由鐵框架和混凝土框架組成。

1熱交換器 (面板)
許多鋁制熱導管排列成板狀 (稱為面板),液化天然氣流入內部,與流經外表面的海水熱交換,液化天然氣蒸發。
2灑水係統
將作為熱源的海水提供給熱交換器面板的係統,由海水歧管、分配管和溝槽構成。
3結構
設備維護的工作區和支撐整個設備的結構。
イメージ:オープンラック式LNG気化装置の主要構造
特徵
1 HiPerV ® (ORV優化設計)

在LNG氣化裝置中,發生復雜的傳熱現象,例如多組分LNG的蒸發,由於海水凍結而抑制傳熱。最新型的HiPerV ®導熱管通過導熱管的大型化、導熱管和導熱促進體的形狀的優化,抑制了結冰引起的導熱阻礙,氣化性能得到了飛躍性的提高。

2經濟性

因為使用海水作為外部熱源,運行成本低,很經濟。HiPerV的優化設計可減少海水流量。

3可靠性

面板採用低溫強度優異的鋁合金,表面作為防止海水腐蝕的犧牲陽極,實施了鋁、亞鉛合金的包覆或噴塗。包層傳熱管可延長犧牲陽極材料的壽命,降低維護成本。

4運行性能

可快速啟動、停止,根據需求變動以任意負荷運行。通過在氣化裝置和LNG入口配管的連接部使用異種金屬爆炸接合,不用擔心急劇的溫度變化引起的泄漏,提高了運用性和安全性。

5設施容量選擇

由分割的面板構成,可根據使用條件(LNG流量、海水流量·溫度)選擇管數量和面板數量進行設計。

埋入匯聚式LNG氣化裝置

イメージ:サブマージドコンバスション式LNG気化装置

埋式聚焦式液化天然氣氣化裝置是利用由水中燃燒器的燃燒氣體加熱的溫水來氣化不銹鋼熱導管中的液化天然氣的裝置。該方法設備整體的初始成本較低,並且可以快速啟動和快速負載波動以覆蓋突然的需求增長,因此通常用於峰值剃須或緊急備用。

主要結構

主要結構由 (1) 熱交換器、(2) 燃燒係統、(3) 控制係統、(4) 構架構成。

1熱交換器
它由許多不銹鋼熱導管組成,液化天然氣流入內部,液化天然氣通過燃燒氣體加熱的熱水蒸發。
2燃燒係統
由鼓風機、燃燒器、降壓器、燃料氣體配管等構成,通過燃燒器生成的燃燒氣體將水槽內的水變成溫水的係統。
3控制係統
控制機器運轉、停止的係統。
4結構
用於設備維護的工作區、用於存放熱水的水箱以及用於支撐整個設備的結構。

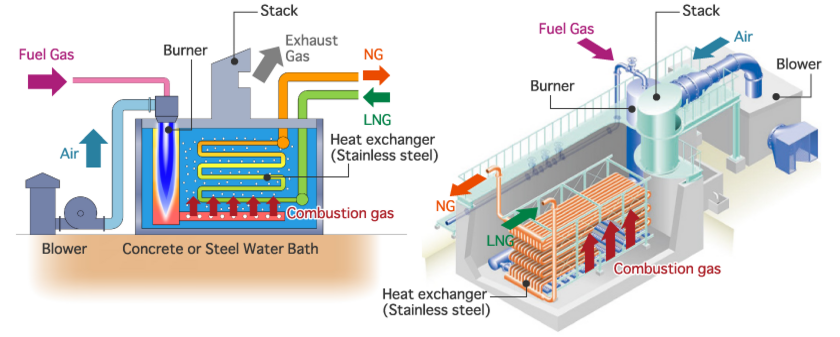

イメージ:サブマージドコンバスション式LNG気化装置の主要構造
特徵
1緊湊設計

不需要海水取水路、排水路等大型設備,整體上可以削減實用設備的建設費。氣化裝置通過從巴士底部噴出的燃燒氣體的氣體·提升作用,可獲得高熱交換性能,是非常小型的設備。

2高熱效率

由於從堆疊中排出的廢氣溫度低,因此熱損失小,計算熱效率在高發熱量基礎上超過98%。

3可靠性

與LNG接觸的所有部分都使用了耐腐蝕性、低溫強度優異的不銹鋼。特別是傳熱管使用了應力腐蝕和晶界腐蝕較少的SUS304L和SUS316L低碳不銹鋼。另外,因為構造簡單,所以容易維護。

4運行性能

可以快速啟動,並且針對需求的變動,可以在10~100%的任意負荷下運行。

5設施容量選擇

考慮到低NOx、低CO的環境保護,是環保的設計。
