產品介紹產品

在世界能源領域大顯身手的豐富多彩的熱交換器。

功率器件冷卻器

是應用了本公司的釬焊技術的高性能功率半導體用冷卻器。我們不僅經營普通的水冷和空氣冷卻,還經營利用相變化的產品。與我們公司的一般產品相比,可以提高性能。另外,也接受定制,為省空間化、最優化做贡獻。

イメージ:パワーデバイスクーラー

功率器件用冷卻器系列

液冷 イメージ:コールドプレート(水冷ヒートシンク) 冷板
(水冷散熱片)

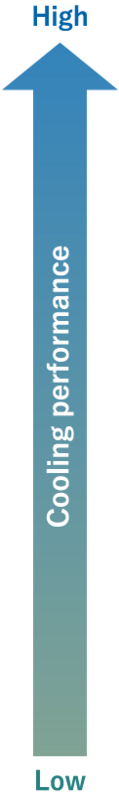

冷却性能
高性能風冷 イメージ:相変化型ヒートシンク“サイフォレックス®” 相變型散熱片
“Cyfolex ®”
空氣冷卻 イメージ:板材ろう付け型ヒートシンク(ヒートパイプ内蔵可) 板材釬焊型散熱片
(可內置熱管)
イメージ:コルゲートフィンろう付け型ヒートシンク 波紋鰭片釬焊型
散熱片

冷板 (水冷散熱器)

本公司利用板翅式熱交換器的設計、制造技術,銷售水冷、液冷用冷卻器 (冷板) 。通過將衝壓成型制作的高密度波紋翅片釬焊到冷卻水通道內,可發揮高冷卻能力。

結構
イメージ:コールドプレート(水冷ヒートシンク)の構造
本公司冷板的特點
·高性能、輕量
  • 根據設計規格選擇最合適的冷卻水/冷卻液通道中的波紋擋片
  • 通過高性能波紋管翅片實現輕量、緊湊的鋁合金制冷卻器
  • イメージ:プレーン型

    平面型

  • イメージ:パーホレート型

    整流型

  • イメージ:セレート型

    塞萊特型

低圧力損失 高性能
·設計自由
  • 可生產任何尺寸的產品 (最大:1300 x 1800 [mm] )
  • 根據熱源的大小、位置和性能要求設計冷卻水/冷卻液通道結構 (組件可放置在正反兩面)
  • 性能模擬,原型性能評估可以處理
實施的好處

本公司的冷板是由高密度的波紋翅片釬焊而成的構造,比一般的擠出型材和單一蛇行流路的產品性能更高,熱阻更低。(Rθ=5~2K/kW以下)
冷板具有高冷卻能力、低熱阻,即使冷卻水入口溫度較高,也能充分冷卻電子設備,提高迴圈水的設定溫度,可降低散熱器、風扇等水冷卻設備的性能要求,有望降低初期投資和運用成本。

本公司生產的冷板
イメージ:弊社製コールドプレート

高性能冷板可以提高冷卻水的迴圈溫度,從而減少風扇散熱器的體積。

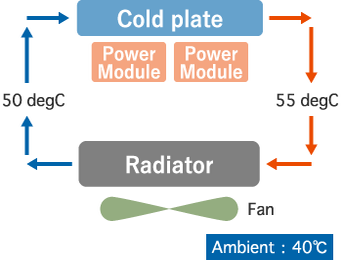

常見競爭產品
イメージ:一般的な他社製品

賽福萊克斯®

賽福萊克斯®是一種高性能冷卻器,它利用封入板翅式熱交換器內部的冷卻劑的沸騰和冷凝。它是一種比普通散熱器和熱管冷卻器性能更高的空氣冷卻裝置,它是一種冷卻方法,具有可與水冷卻相媲美的冷卻能力,並且在空氣冷卻中易於操作,用於冷卻功率設備。

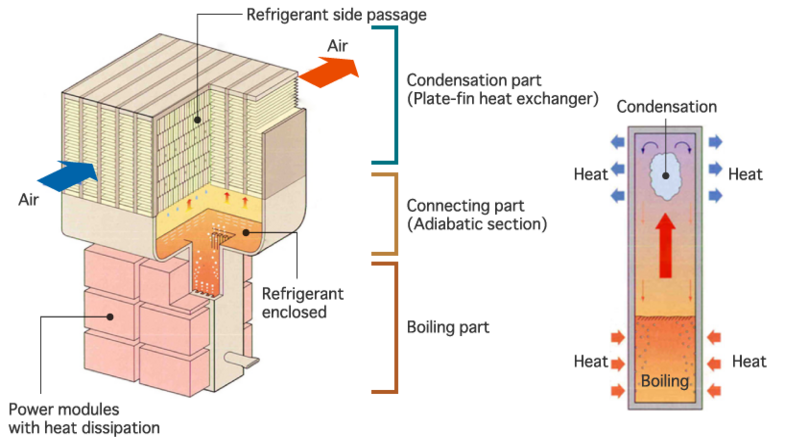

結構
イメージ:サイフォレックス®の構造
賽福萊克斯®的特點
·小巧輕便
通過高密度板翅型散熱部 (冷凝部),可期待小型化、輕量化。
·外部空氣和設備之間的溫差 (ΔT) 很小
由於沸騰部內充滿了飽和溫度相同溫度的制冷劑,所以發熱設備正下方的冷卻面溫度均勻。此外,即使每個設備的發熱量不同,與其他方式的空氣冷卻裝置相比,也可以減小外部空氣和設備之間的溫差。
·適用於高負載、高熱密度元件

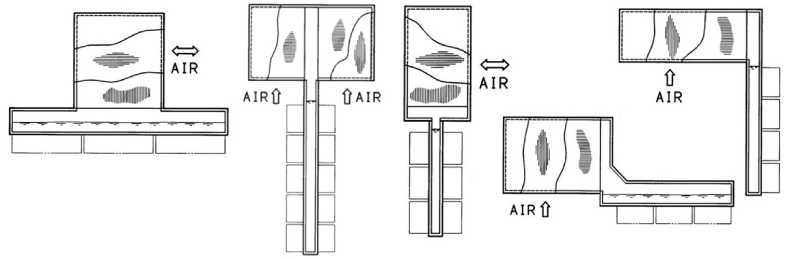

·設計自由
イメージ:サイフォレックスは設計の自由度が高い
與散熱器比較
比較條件

·冷卻空氣條件

  • 50 m3/min
  • 60 °C

·各設備的散熱

  • ①:3.4kW×2
  • ②:2.3kW×2
  • ③:0.8kW×2
  • (總散熱量:13kW)
イメージ:ヒートシンクとの比較
イメージ:押出型材ヒートシンクでの結果と“サイフォレックス®”での結果

使用“Cyforex ®”,熱阻小於一半。

採用賽福萊克斯®的優勢
·目前正在使用或考慮使用空氣冷卻的客戶
  • 增加機器的散熱量。
  • 減少外部空氣與設備之間的溫差 (ΔT) 。
  • 可減少送風機所需的風量,降低耗電量和噪音。
·目前正在使用和考慮使用水冷的客戶
  • 不需要泵和管道。
  • 沒有因液體泄漏而導衹機器故障的風險。
  • 易於維護。
イメージ:縦型サイフォレックス

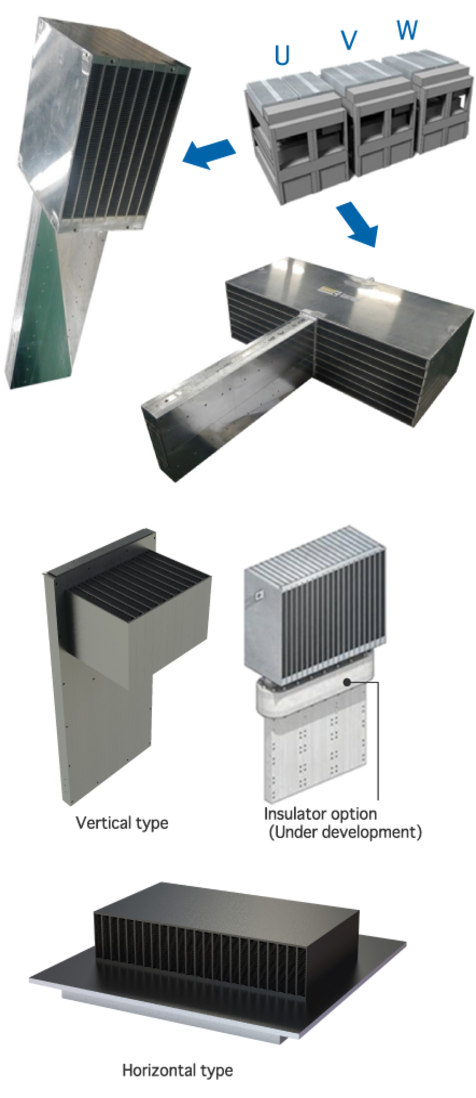

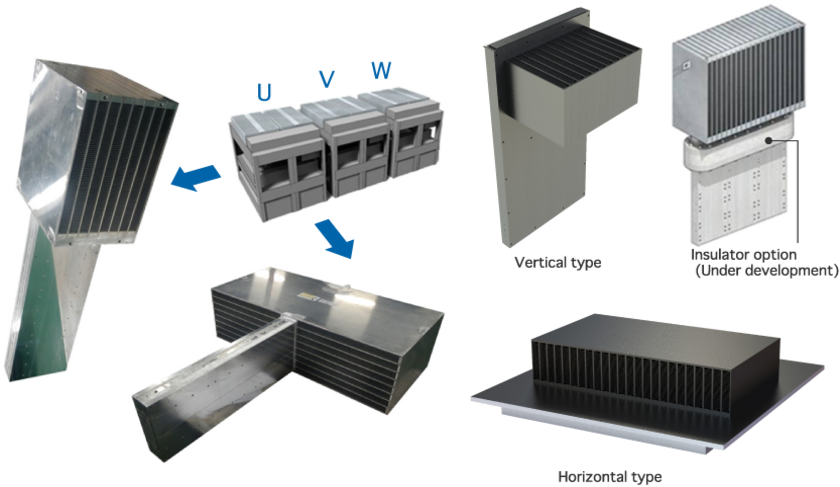

Sypholex ®部署示例

賽福萊克斯®多用於冷卻各種電機驅動的逆變器用IGBT等。

イメージ:サイフォレックス®の導入例 イメージ:サイフォレックス®の導入例

大型高性能散熱器

本公司經營利用板翅式熱交換器的翅片成形技術和釬焊的鋁制散熱片。我們也接受按訂單生產的每一件商品的設計,從各種各樣的選擇中根據客戶的用途,提出最合適的設計方案。

我們的散熱器有哪些特點?
  • ·支持高密度鰭距和各種高度
  • ·制造大型散熱片 (最大1.3米x 1.8米平面)
  • ·可對翅片部分進行傳熱促進加工
  • ·內置熱管,可提高底板的均熱性能。

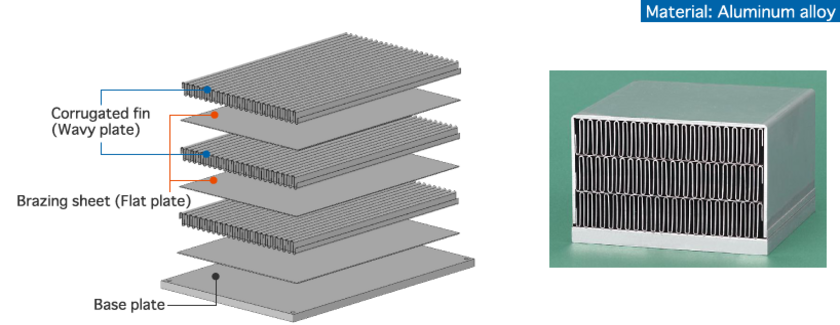

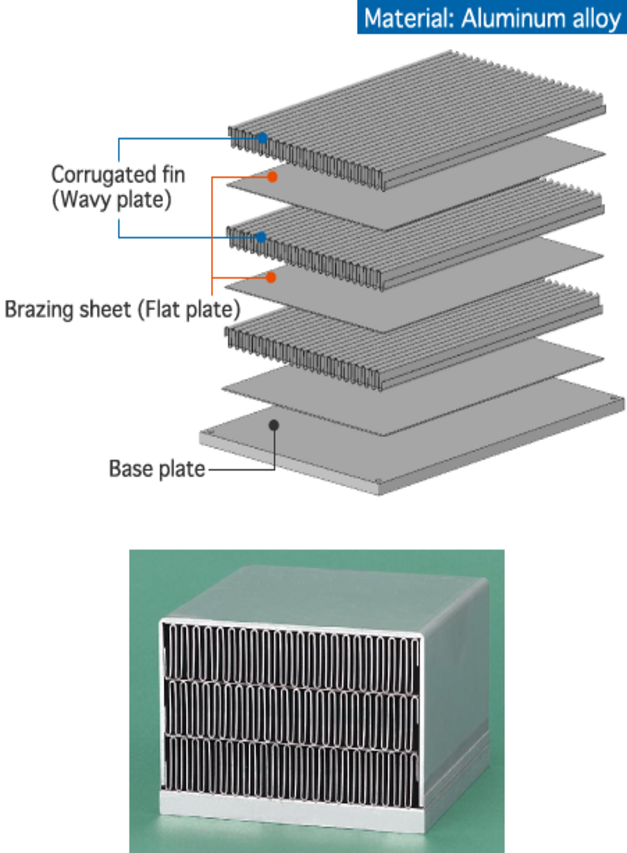

波紋翅片釬焊型
イメージ:コルゲートフィンろう付け型 イメージ:コルゲートフィンろう付け型

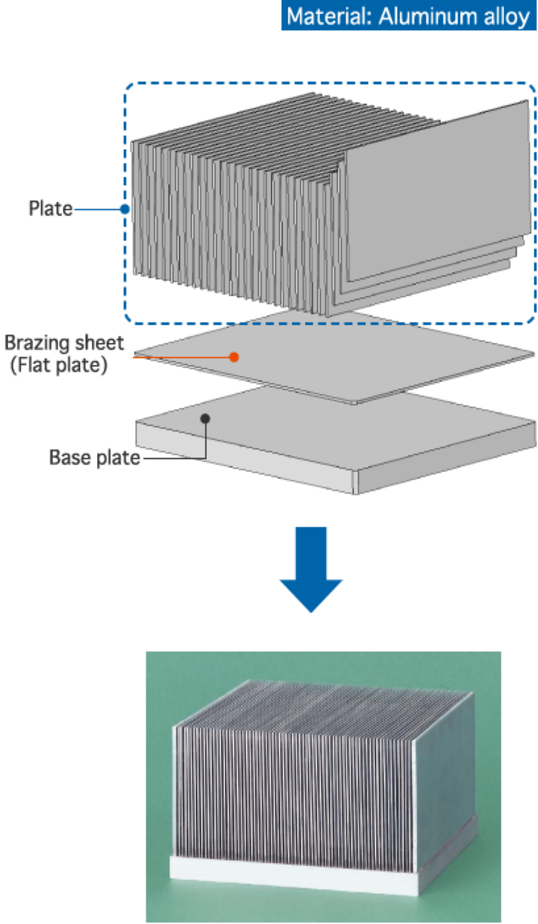

板材釬焊模具
イメージ:板材ろう付け型 イメージ:板材ろう付け型
    イメージ:使用例:電気機関車用IGBT 冷却用途
    使用實例:電力機車用IGBT冷卻用途
    イメージ:使用例:都市間列車インバーター冷却用
    使用實例:城際列車逆變器冷卻用
關於制動座椅
イメージ:ブレージングシートについて

是在芯材上軋制釬料成為一體的包層材料。
釬焊材料的熔點比芯材稍低,不熔化芯材,在爐內加熱至釬焊材料熔化的溫度進行接合。

熱管內置型
イメージ:ヒートパイプ内蔵型ヒートシンク

我們還建議在散熱器底板部分安裝熱管的產品。它具有改善溫度分佈和縮小散熱器尺寸和重量的效果。
