在世界能源領域大顯身手的豐富多彩的熱交換器。

板翅式熱交換器
“Smarex®”

一種將波紋板和平板層疊、釬焊而成的結構的熱交換器。通過波紋板擴大傳熱面的效果,與其他形式的熱交換器相比,重量輕、體積小。適用於大型產品、鋁合金制、不銹鋼制等多種材料。

イメージ:プレートフィン型熱交換器

結構

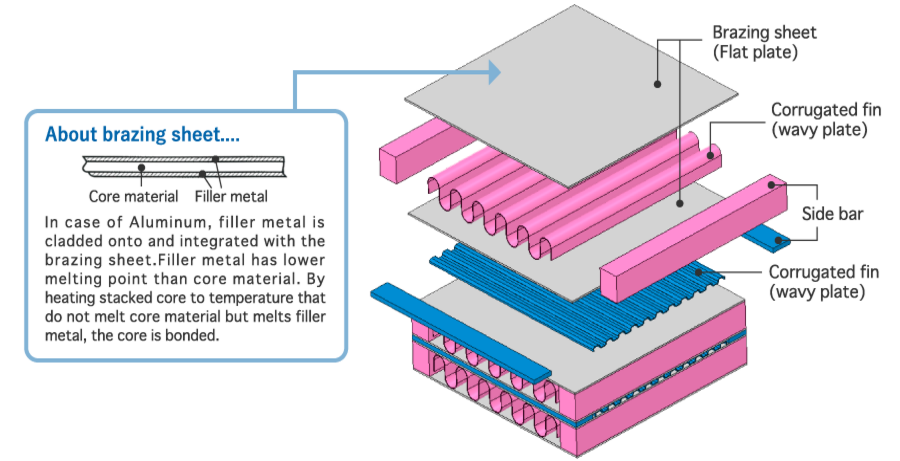

我們的板翅式熱交換器「Smarex®」由交替堆疊和釬焊釬焊板(隔板)和波紋翅片(波形板)製成,每層都充當流體的單獨通道。

基本結構

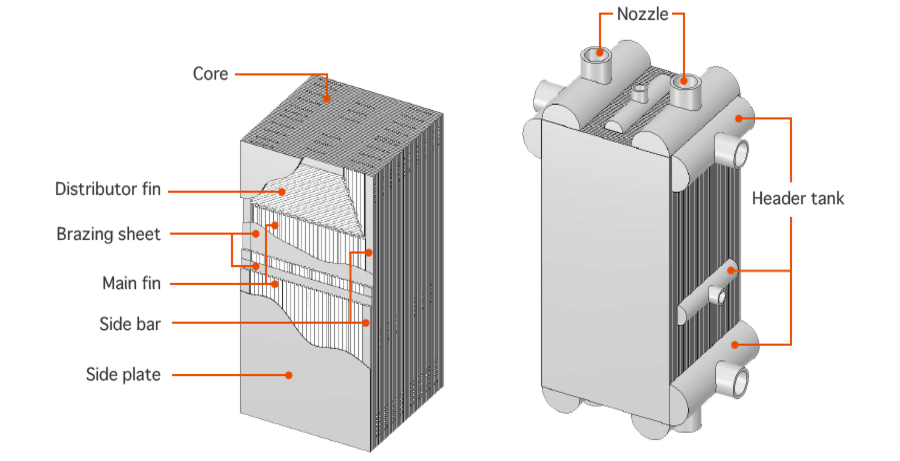

イメージ:プレートフィン型熱交換器
產品結構
イメージ:プレートフィン型熱交換器

特徵

板翅式熱交換器「Smarex®」具有以下特點:

1與其他類型的熱交換器相比,重量更輕、體積更小、性能更高

在板翅式結構中,由於波紋管翅片擴大了傳熱面,單位體積的傳熱面積大於其他類型的熱交換器,因此通常緊湊且重量輕。此外,在傳熱性能通常較低的氣體-氣體之間的熱交換中,通過擴大傳熱面的效果,可以顯著地獲得緊湊和輕量化的效果。

殼管式到板翅式換熱器的引進示範案例

與殼管相比,它可以更小,更輕,並且可以降低氣體出口溫度,因此預期以下內容。

  • 減少占用空間
  • 熱交支撐結構的簡化
  • 通過降低氣體密度來減輕壓縮機的負擔
殼管型 板翅型
氣體出口溫度 40°C
(冷卻水32°C)
34°C
(冷卻水32°C)
機身尺寸 400Ø×2400 350×440×900
主體體積 0.30m³ 0.14m³
溫差2°C
運行成本降低1%
熱交換器尺寸減少60%
イメージ:シェル&チューブ型からプレートフィン型熱交換器の導入モデルケース
2可從各種各樣的波紋織鰭片中選擇最合適的產品

為滿足客戶的要求,本公司可從各種形狀、尺寸多達約300種的多樣傳熱面 (波紋散熱片) 中進行選擇。

形狀
  • イメージ:プレーン型

    平面型

  • イメージ:パーホレート型

    整流型

  • イメージ:ヘリンボーン型

    人字形

  • イメージ:ルーバー型

    百葉窗型

  • イメージ:セレート型

    塞萊特型

尺寸
イメージ:寸法
Min. Max.
鰭片高度H 2mm 25mm
鰭片間距P 0.9mm 8.5mm
翅片厚度t 0.1mm 0.6mm
3多流體同時熱交換

由於板翅式結構的特性,可以在一個熱交換器中對兩種或更多種流體進行熱交換,從而簡化管道並減少安裝空間。(最多15個流體)

通道構成~4流體向流型
イメージ:通路構成〜4流体向流型
4卓越的密封性/耐用性

波紋散熱片釬焊在固定片之間,為一體結構,不僅起到增加傳熱面的作用,還可作為抵抗內壓的強度材料發揮作用,具有優異的耐久性。這種獨特的釬焊技術和氬弧焊頭水箱可提供堅固的連接性和高氣密性。

5品質・可靠性

「Smarex®」擁有符合許多國家及國際標準的良好業績記錄,並已獲得多項工廠認證。我們已交付超過10,000套鋁合金零件和超過3,000套不銹鋼零件。

可支持的規格等

  • ·高壓氣體保安法“特定設備檢查規則”
  • ·高壓氣體保安法《冷凍保安規則》
  • ・ALPEMA(釬焊鋁板翅式熱交換器製造商協會)會員
  • ·勞動安全衞生法“第一種壓力容器構造規格”
  • ·勞動安全衞生法“鍋爐”
  • ·電氣事業法
  • ·煤氣事業法
  • ・ASME BPVC Sec. VIII
  • ・European PED
  • ・EN 15085
  • ·船級規格

等等。

各種工廠認證

  • ・ISO 9001
  • ・ASME (U Certification Mark)
  • ・NBIC (R-stamp)
  • ・Korean MA (Manufacture Approval)
  • ·ClassNK事業所承認 (第一種壓力容器)

等等。

各國交貨事例

  • ・日本、韓国、 インド、タイ、マレーシア、シンガポールを含むアジア各国
  • ·包括美國、加拿大、巴西在內的北美、南美各國
  • ·英國、法國、西班牙、德國、波蘭等西歐、東歐各國
  • ·俄羅斯、土庫曼等獨聯體國家
  • ·中東、非洲各國

等等。

6多種材料

根據使用的流體和條件,不僅可以使用鋁、不銹鋼,還可以使用高耐熱、高耐腐蝕的鎳基合金、鈦合金等符合目的的材料制作。

應用實例
  • イメージ:空気分離装置用熱交換器(アルミニウム合金製)

    空氣分離裝置用熱交換器 (鋁合金制)

  • イメージ:産業機械用オイルクーラー(アルミニウム合金製)

    產業機械用油冷卻器
    (鋁合金制)

  • イメージ:新幹線用オイルクーラー(アルミニウム合金製)

    新幹線用機油冷卻器
    (鋁合金制)

  • イメージ:燃料電池用熱交換器(ステンレス鋼製)

    燃料電池用熱交換器
    (不銹鋼制)

  • イメージ:プラント用9流体熱交換器(ステンレス鋼製)

    成套設備用9流體熱交換器
    (不銹鋼制)

  • イメージ:プラント用高圧熱交換器(ステンレス鋼製)

    成套設備用高壓熱交換器
    (不銹鋼制)

  • イメージ:ガスタービン再生器(ステンレス鋼製)

    燃氣輪機再生器
    (不銹鋼制)
